Descrição

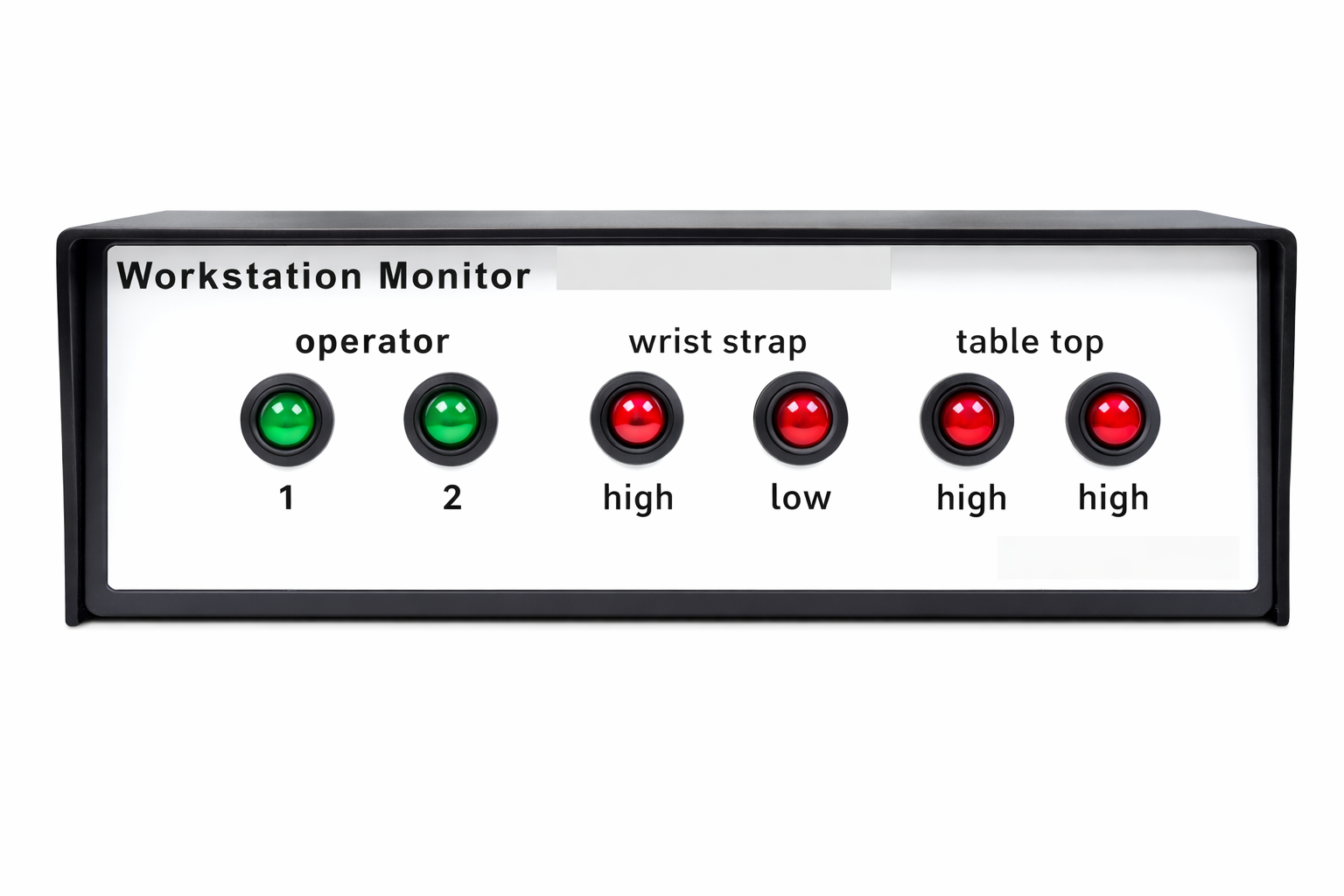

Monitor de Pulseira de Dois Fios – Monitoramento Contínuo ESD em Tempo Real

Monitor ESD para Pulseira Dupla e Manta de Trabalho

O Monitor de Pulseira de Dois Fios é um equipamento essencial para o controle de descarga eletrostática (ESD) em ambientes industriais e linhas de produção eletrônica. Desenvolvido para realizar o monitoramento contínuo em tempo real, ele verifica constantemente a resistência do sistema de aterramento da pulseira dupla (dual wire wrist strap) e da manta ESD, garantindo máxima segurança operacional.

Diferente de testadores convencionais, este monitor funciona de forma contínua (24h), identificando imediatamente falhas como mau contato, rompimento de cabos ou resistência fora dos limites, emitindo alerta visual e sonoro para ação rápida.

Principais Benefícios

✔ Monitoramento contínuo em tempo real (sem necessidade de testes manuais)
✔ Compatível com pulseiras ESD de dois fios (dual wire)
✔ Monitoramento simultâneo de até 2 operadores + 1 manta ESD
✔ Indicação visual por LED (verde = OK / vermelho = falha)
✔ Alarme sonoro automático em caso de irregularidade
✔ Alta confiabilidade para ambientes críticos
✔ Fácil instalação em bancada de trabalho
✔ Operação automática ao energizar (sem botão liga/desliga)

Como Funciona

O equipamento monitora continuamente a resistência elétrica do sistema pulseira/corpo e da manta:

• Pulseira ESD (dual wire):

  • Faixa aceitável: 1,1 MΩ a 35 MΩ

  • Fora dessa faixa → LED vermelho + alarme sonoro

• Manta ESD:

  • Abaixo de 3,6 MΩ → funcionamento normal (LED verde)

  • Acima de 3,6 MΩ → alerta (LED vermelho + alarme)

Sempre que ocorre falha, desconexão ou alteração de resistência, o sistema alerta imediatamente o operador.

Conformidade com Normas ESD

O monitor atende aos principais padrões internacionais:

• ANSI/ESD S20.20

• ANSI/ESD S1.1

• ANSI/ESD TR53

• IEC 61340-5-1

• GJB3007A-2009

Garantindo conformidade em auditorias e processos industriais.

Especificações Técnicas

• Alimentação: AC 100–240V / 50–60Hz

• Saída: DC 12V / 200 mA

• Indicação: LEDs (verde e vermelho) + alarme sonoro

• Dimensões: 130 × 105 × 36 mm

• Temperatura de operação: 0°C a 60°C

• Aplicação: uso interno

• Monitoramento:

  • 2 pulseiras de dois fios

  • 1 manta ESD

Aplicações do Monitor de Pulseira ESD

• Bancadas ESD industriais

• Linhas de montagem eletrônica

• Indústrias de semicondutores

• Laboratórios de manutenção e testes

• Ambientes com controle de descarga eletrostática

• Processos certificados ANSI/ESD

Conteúdo da Embalagem

• 1 Monitor ESD

• 1 Caixa remota

• 1 Adaptador de energia

• Cabos de conexão

• Parafusos para instalação

• Manual e relatório de teste
